Welche ANSI-Standardflansche passen zu Ihrer Pipeline?

ANSI-Standardflansche stellen die primäre mechanische Verbindungsmethode für Druckrohrleitungssysteme in nordamerikanischen Industrieanlagen dar. In diesem Leitfaden werden Druck-Temperatur-Werte, Verkleidungstypen und Materialspezifikationen untersucht, die für Beschaffungsingenieure und Rohrleitungskonstrukteure von entscheidender Bedeutung sind.

Was sind ANSI-Standardflansche und wie haben sie sich entwickelt?

Das American National Standards Institute (ANSI) veröffentlichte ursprünglich Maßnormen für Flansche, die anschließend von der American Society of Mechanical Engineers (ASME) gepflegt und aktualisiert wurden. Zu den aktuellen aktiven Standards gehören ASME B16.5 für Flansche bis zu 24 Zoll Nenndurchmesser und ASME B16.47 für größere Durchmesser bis 60 Zoll.

Zu den wichtigsten Klassifizierungssystemen gehören:

• Die Druckklassen 150, 300, 600, 900, 1500 und 2500 repräsentieren dimensionslose Druck-Temperatur-Nennwerte
• Gesichtstypen einschließlich erhabener Fläche (RF), flacher Fläche (FF) und Ringverbindung (RTJ)
• Bohrungskonfigurationen entsprechend den Rohrplänen für Schweißkompatibilität

Jiangyin Zhonghai Precision Machinery Co., Ltd. ist ein nach ISO 9001 zertifizierter Hersteller mit PED-, TÜV- und TS-Qualifikationen, der auf Präzisionsflansche und Schmiedeteile spezialisiert ist. Das Unternehmen produziert Rohrflansche, geschmiedete Flansche, bearbeitete Flansche und zugehörige Komponenten gemäß GB-, ASME-, ASTM-, JIS-, EN- und DIN-Standards und unterstützt eine vollständig kundenspezifische, zeichnungsbasierte Fertigung. Das Produktionsspektrum umfasst 1/2 Zoll bis 60 Zoll, Einzelstückgewichte bis 10 Tonnen und maximale Abmessungen von 4 Metern. Zu den umfassenden hauseigenen Kapazitäten gehören Schmieden, Erhitzen, CNC-Drehen, Bohren und Prüflinien, die sowohl die Massenproduktion als auch komplexe bearbeitete Teile abwickeln.

Technische Analyse von fünf kritischen Spezifikationen

1. Niederdruck-Slip-On-Konfiguration: ANSI-Standardflansche 150 lb Slip-On

Klasse 150 stellt die niedrigste Standarddruckstufe dar und ist für Wasser, Dampf und unkritische Prozessflüssigkeiten mit Umgebungstemperatur geeignet. Aufsteckflansche gleiten über die Rohrenden und verschweißen beide Seiten, was die Installation in engen Räumen vereinfacht.

Druck-Temperatur-Werte für Kohlenstoffstahl der Klasse 150:

• Maximaler Druck 285 psi bei Umgebungstemperatur (100 °F)
• Druckreduzierung auf 140 psi bei 400 °F
• Druckreduzierung auf 20 psi bei 750 °F

Vergleich der Installationskosten:

ANSI-Standardflansche 150 lb zum Aufstecken Die Konfigurationen eignen sich für Versorgungsleitungen, HVAC-Systeme und Niederdruck-Prozessleitungen, bei denen die Installationsgeschwindigkeit wichtiger ist als die Anforderungen an die Ermüdungsfestigkeit.

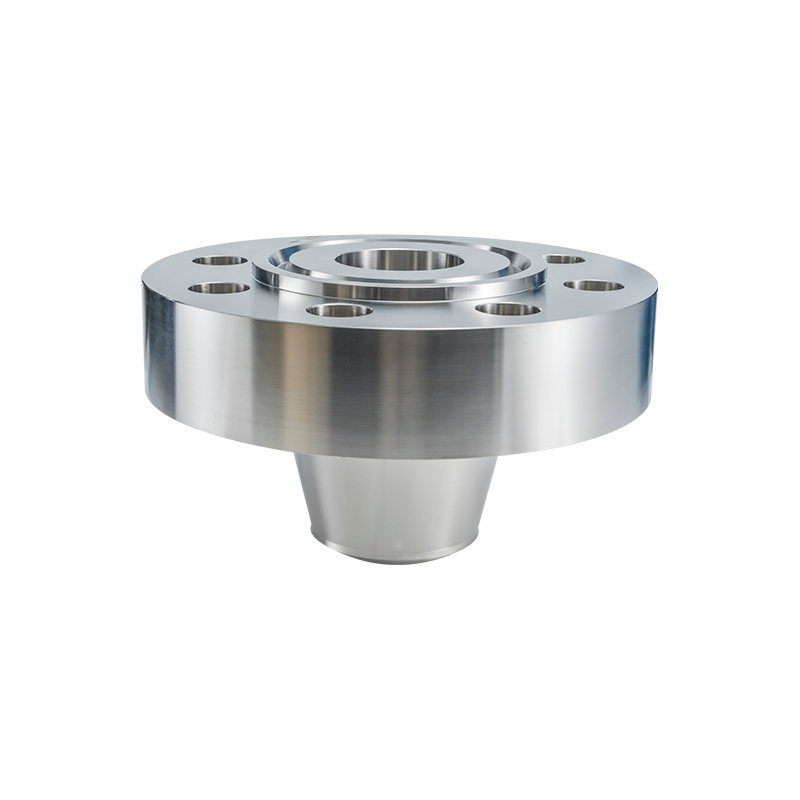

2. Hochdruck-Schweißhalsdesign: Ansi-Standardflansche, Schweißhalsplan 40

Vorschweißflansche verfügen über eine konische Nabe, die nahtlos in die Rohrwandstärke übergeht. Diese Geometrie verteilt Biegespannungen und sorgt für strukturelle Verstärkung an kritischen Verbindungsstellen.

Rohrabmessungen gemäß Schedule 40 bestimmen die Bohrungskompatibilität:

• 2-Zoll-Schedule 40: 60,3 mm Außendurchmesser, 3,91 mm Wandstärke, 52,5 mm Innendurchmesser
• 4-Zoll-Schedule 40: 114,3 mm Außendurchmesser, 6,02 mm Wandstärke, 102,3 mm Innendurchmesser
• 6-Zoll-Schedule 40: 168,3 mm Außendurchmesser, 7,11 mm Wandstärke, 154,1 mm Innendurchmesser

Leistungsvergleich der Flanschtypen:

Die Ansi-Standardflansche, Schweißhalsplan 40 Die Kombination stellt die gebräuchlichste Spezifikation für Prozessrohrleitungen in Chemieanlagen und Raffinerien dar und gleicht die Druckkapazität mit der Standardmaterialverfügbarkeit aus.

3. Verschluss- und Isolationsanwendungen: ANSI-Standardflansche mit blinder erhöhter Fläche

Blindflansche schließen Rohrleitungssysteme ab oder isolieren Geräte während der Wartung. Die erhabene Fläche bietet eine präzisionsgefertigte Dichtfläche für die Kompression der Dichtung.

Zu den Spezifikationen für die Oberflächenbeschaffenheit gehören:

• 125–250 Mikrozoll AARH (arithmetische durchschnittliche Rauheitshöhe) für nichtmetallische Dichtungen
• 63–125 Mikrozoll AARH für Spiraldichtungen
• 32–63 Mikrozoll AARH für Ringverbindungen

Funktionsvergleich Blindflansch:

ANSI-Standardflansche mit blinder, erhöhter Fläche Die Spezifikationen erfordern eine präzise Bearbeitung der Stirnfläche und eine Überprüfung der Dichtungskompatibilität. Die solide Konstruktion hält dem vollen Systemdruck aus beiden Richtungen stand und bietet eine zuverlässige Isolierung für den Behältereintritt und die Wartung von Rohrleitungssegmenten.

4. Kohlenstoffstahl-Materialqualitäten: ANSI-Standardflansche Kohlenstoffstahl A105

ASTM A105 spezifiziert geschmiedete Rohrleitungskomponenten aus Kohlenstoffstahl für den Einsatz bei Umgebungstemperaturen und erhöhten Temperaturen. Aufgrund seiner Kosteneffizienz und mechanischen Zuverlässigkeit dominiert dieser Typ industrielle Flanschanwendungen.

Anforderungen an die chemische Zusammensetzung:

• Kohlenstoffgehalt maximal 0,35 % für Schweißbarkeit
• Mangan 0,60–1,05 % für Festigkeit
• Silizium 0,10–0,35 % zur Desoxidation
• Phosphor und Schwefel jeweils maximal 0,040 %

Vergleich der Herstellungsmethoden:

ANSI-Standardflansche aus Kohlenstoffstahl A105 Spezifikationen erfordern Materialtestzertifikate, die die Wärmebehandlung und mechanische Tests bestätigen. Die geschmiedete Konstruktion eliminiert die mit Gusskomponenten verbundenen internen Porositätsrisiken und rechtfertigt den Kostenaufschlag für kritische Dienste.

5. Hochdruck-Muffenschweißung: ANSI-Standardflansch-Muffenschweißung 3000 psi

Muffenschweißflansche eignen sich für Rohrleitungen mit kleinerem Durchmesser (typischerweise 2 Zoll und weniger) in Hochdruckanwendungen. Die Muffenbohrung nimmt das Rohrende mit einer Kehlnaht am Außenstoß auf.

Druckklassenäquivalent:

• 3000 psi Muffenschweißen entspricht ungefähr der Klasse 600 und höher
• 6000 psi Muffenschweißen entspricht der Klasse 1500
• 9000 psi Muffenschweißen entspricht der Klasse 2500

Vergleich von Kleinbohrungsanschlüssen:

Die ANSI-Standardflansche mit Muffenschweißung 3000 psi Die Spezifikation befasst sich mit Instrumentenanschlüssen, Probenahmeanschlüssen und Prozessleitungen mit kleinem Durchmesser, bei denen bei Gewindeverbindungen das Risiko eines Ermüdungsbruchs unter zyklischem Druck oder Vibration besteht.

Fertigungsqualitäts- und Zertifizierungsstandards

ISO 9001- und PED-Konformität

Qualitätsmanagementsysteme stellen durch dokumentierte Verfahren eine konsistente Produktion sicher:

• Materialrückverfolgbarkeit von Werkstestberichten bis hin zur Endkontrolle
• Wärmebehandlungsaufzeichnungen zur Überprüfung der Austenitisierungs- und Normalisierungszyklen
• Maßprüfung gemäß ASME B16.5-Toleranztabellen
• Druckprüfung mit dem 1,5-fachen Nenndruck für kritische Anwendungen

Eigene Fertigungskapazitäten

Jiangyin Zhonghai Precision Machinery sorgt für eine vollständige Produktionsintegration:

• Schmiedepressen bis 10.000 Tonnen für Rohlinge mit großem Durchmesser
• Kontinuierliche Wärmebehandlungsöfen mit Atmosphärenkontrolle
• CNC-Vertikaldrehmaschinen bearbeiten Durchmesser bis 4 Meter
• Bohrzentren, die Bolzenlochmuster mit einer Positionstoleranz von ±0,2 mm ausführen

Globale Standards und Anpassungsdienste

Multistandard-Produktionsfähigkeit

Parallele Fertigung nach internationalen Standards unterstützt globale Projektanforderungen:

• GB-Standards für chinesische Inlandsprojekte
• ASME/ASTM für nordamerikanische und nahöstliche Märkte
• JIS-Spezifikationen für japanische und südostasiatische Kunden
• EN/DIN-Normen für die Einhaltung des Europäischen Wirtschaftsraums

Nicht standardmäßige und technische Lösungen

Die zeichnungsbasierte Fertigung berücksichtigt besondere Anforderungen:

• Blendenflansche mit Messlaufabschnitten
• Lange Schweißhälse für Behältermantelverbindungen
• Kompakte Flansche reduzieren Gewicht und Schraubenbelastung

Häufig gestellte Fragen

Welche Unterschiede im Lochkreisdurchmesser gibt es zwischen Flanschen der Klassen 150 und 300?

Für einen 6-Zoll-Nennflansch spezifiziert Klasse 150 einen Lochkreisdurchmesser von 241,3 mm mit 8 Schrauben mit einem Durchmesser von 22,2 mm. Klasse 300 spezifiziert einen Lochkreis von 269,9 mm mit 12 Schrauben mit einem Durchmesser von 25,4 mm. Der größere Lochkreis und die erhöhte Bolzenanzahl erfüllen höhere Anforderungen an die Dichtungskompression bei höheren Druckstufen. Bestehende Flansche der Klasse 150 können aufgrund des unzureichenden Außendurchmessers und der unzureichenden Dicke nicht durch das Bohren zusätzlicher Löcher auf Klasse 300 aufgerüstet werden.

Wie schneiden die Materialien A105 und A350 LF2 bei Niedertemperaturanwendungen ab?

Der ASTM A105 Charpy V-Kerbschlagtest ist bei mindestens -29 °C zulässig. ASTM A350 Grade LF2 spezifiziert Stoßanforderungen bei -46 °C oder -59 °C, je nach Klasse. Die Sorte LF2 kostet 15–25 % mehr, bietet aber die nötige Zähigkeit für Kühldienste und nördliche Klimabedingungen. A105 ANSI-Standardflansche Kohlenstoffstahl A105 Bei Temperaturen unter -29 °C besteht die Gefahr eines Sprödbruchs.

Welchem ​​maximalen Druck können Aufsteckflansche sicher standhalten?

Aufsteckflansche der Klasse 150 erreichen bei Umgebungstemperatur einen Druck von 285 psi, weisen jedoch 2,5-mal höhere Spannungskonzentrationsfaktoren auf als Schweißhalskonstruktionen. Praktische Anwendungsgrenzen führen dazu, dass Aufsteckflansche im zyklischen Betrieb häufig auf 150–200 psi herabgesetzt werden. Die ANSI-Standardflansche 150 lb zum Aufstecken Die Konfiguration eignet sich nur für statische, stoßfreie Anwendungen.

Wie unterscheiden sich die Dichtungsleistungen von Dichtflächen und Ringverbindungen?

Flansche mit erhöhter Fläche drücken flache oder spiralförmig gewickelte Dichtungen über breite Kontaktflächen zusammen und tolerieren moderate Abweichungen in der Oberflächenbeschaffenheit. Ringverbindungen erfordern eine präzise Nutbearbeitung (±0,05 mm) und einen Metall-zu-Metall-Kontakt, um eine Abdichtung durch plastische Verformung zu erreichen. RTJ-Verbindungen halten Drücken über 10.000 psi und Temperaturen über 500 °C stand, bei denen herkömmliche Dichtungen versagen. Raised-Face-Verbindungen dominieren allgemeine Prozessrohrleitungen, da die Bearbeitungskosten geringer sind und der Dichtungsaustausch einfacher ist.

Was sind Mindestbestellmengen und Musterrichtlinien?

Standardkatalogflansche unterstützen die Bestellung von Einzelstücken für Wartungsanforderungen. Für kundenspezifische Schmiedestücke sind Mindestmaterialmengen von 500 kg erforderlich, um die Rückverfolgbarkeit der Schmelzcharge zu gewährleisten. Musterflansche für Qualifikationstests müssen erworben werden; Maßberichte und Materialzertifikate liegen der Standardlieferung ohne zusätzliche Kosten bei. Jiangyin Zhonghai Precision Machinery verfügt über einen Lagerbestand gängiger Größen für einen schnellen Versand.

Fazit

Passende Auswahl ANSI-Standardflansche erfordert eine Analyse der Druck-Temperatur-Bedingungen, der Rohrleitungsdynamik und der Materialumgebungen. Ob Angabe ANSI-Standardflansche 150 lb zum Aufstecken für Wirtschaft, Ansi-Standardflansche, Schweißhalsplan 40 für Ermüdungsfestigkeit, ANSI-Standardflansche mit blinder, erhöhter Fläche zur Isolation, ANSI-Standardflansche Kohlenstoffstahl A105 für den Standardservice, oder ANSI-Standardflansche mit Muffenschweißung 3000 psi Bei Hochdruck-Kleinbohrungen bestimmen die technischen Spezifikationen die Systemintegrität.

Jiangyin Zhonghai Precision Machinery Co., Ltd. bietet integrierte Fertigung vom Schmieden bis zur Endkontrolle und unterstützt die globale Energie- und Prozessindustrie mit zertifizierter Qualität und Abmessungsfähigkeiten bis zu einem Durchmesser von 4 Metern.

Referenzen

• American Society of Mechanical Engineers, ASME B16.5-2020, Rohrflansche und Flanschanschlüsse: NPS 1/2 bis NPS 24 metrisch/Zoll-Standard
• American Society of Mechanical Engineers, ASME B16.47-2017, Stahlflansche mit großem Durchmesser: NPS 26 bis NPS 60 metrisch/Zoll-Standard
• American Society for Testing and Materials, ASTM A105/A105M-21, Standardspezifikation für Schmiedeteile aus Kohlenstoffstahl für Rohrleitungsanwendungen
• American Society for Testing and Materials, ASTM A350/A350M-18, Standardspezifikation für Schmiedeteile aus Kohlenstoff- und niedriglegiertem Stahl, die eine Kerbzähigkeitsprüfung für Rohrleitungskomponenten vorschreibt
• Europäisches Komitee für Normung, EN 1092-1:2018, Flansche und ihre Verbindungen – Runde Flansche für Rohre, Ventile, Formstücke und Zubehör, PN-bezeichnet – Teil 1: Stahlflansche
• Internationale Organisation für Normung, ISO 9001:2015, Qualitätsmanagementsysteme – Anforderungen
