Kornflussdynamik und Ermüdungslebensdauer von geschmiedeten Edelstahlflanschen in Unterwasseranschlüssen

Metallurgischer Kornfluss und mechanische Anisotropie in Schmiedeprozessen

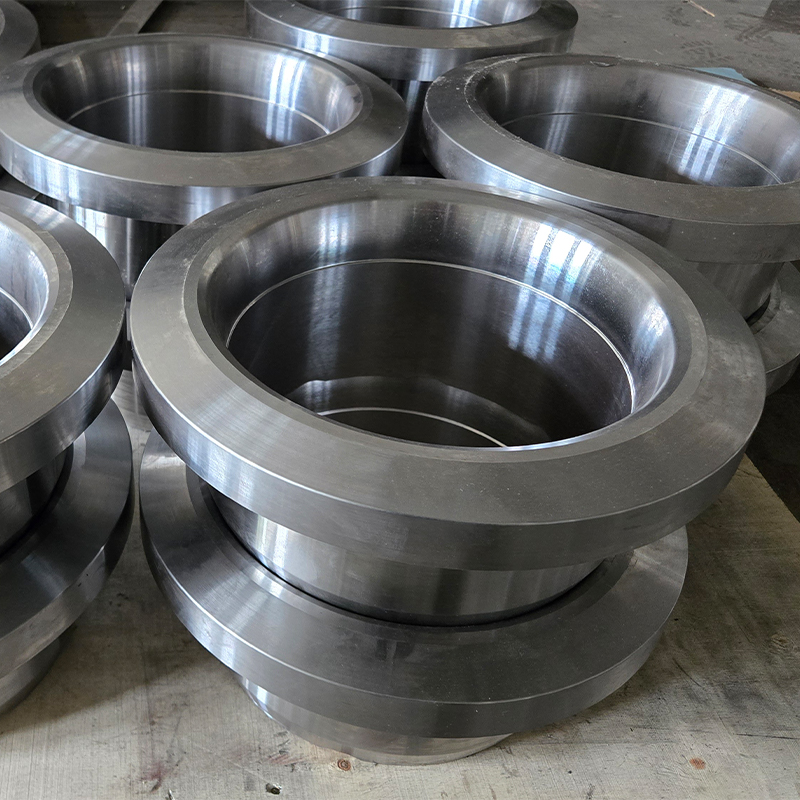

1. Die strukturelle Integrität von Geschmiedete Flansche aus Edelstahl beruht im Wesentlichen auf dem Verformungsprozess, der die kristalline Struktur des Metalls zu einem kontinuierlichen Kornfluss ausrichtet. 2. Bei der Analyse Wie sich die Kornflussrichtung auf die Ermüdungsbeständigkeit auswirkt Ingenieure stellen fest, dass die Längskornausrichtung den für Unterwasserumgebungen typischen zyklischen Belastungen maximalen Widerstand bietet. 3. Für kritische Offshore-Anwendungen, Geschmiedete Flansche aus Edelstahl müssen mit einem Schmiedeverhältnis hergestellt werden, das die Zerstörung der ursprünglich gegossenen dendritischen Struktur gewährleistet und sie durch einen verfeinerten, zusammenhängenden Faserfluss ersetzt. 4. Die Einfluss des Schmiedeverhältnisses auf die Kornverfeinerung des Flansches wird anhand der Verringerung der Querschnittsfläche gemessen; Ein höheres Verhältnis verbessert die Leistung erheblich Zugfestigkeit und Duktilität durch die Beseitigung interner Hohlräume und Entmischungen.

Entstehung und Widerstand von Ermüdungsrissen in Hochdruckumgebungen

1. Warum der Kornfluss für Unterwasseranschlüsse von entscheidender Bedeutung ist : In Hochdruck-Unterwassersystemen beginnen Ermüdungsrisse häufig an der Oberfläche. Wenn das Getreide einfließt Geschmiedete Flansche aus Edelstahl senkrecht zur Hauptspannung verläuft, breitet sich der Riss schnell entlang der Korngrenzen aus. 2. Zu Verbessern Sie die Ermüdungslebensdauer durch optimierten Kornfluss Die Schmiedegesenke sind so konstruiert, dass die Kornfasern der Kontur der Flanschnabe und des Flanschhalses folgen und so eine metallurgische Barriere gegen Risswachstum bilden. 3. In einem Geschmiedete Flansche aus Edelstahl Montage, Aufrechterhaltung einer präzisen Ra-Oberflächenbeschaffenheit (typischerweise 3,2 bis 6,3 Mikrometer) an den Ringfugenrillen verhindert Mikrospannungskonzentrationen, die die Vorteile der inneren Kornausrichtung zunichte machen könnten. 4. Vergleich des Kornflusses in geschmiedeten und gegossenen Flanschen zeigt, dass Gusskomponenten keine gerichteten Fasern aufweisen, was sie isotrop macht und deutlich anfälliger für Sprödbrüche unter den hydrostatischen Drücken in Tiefen von mehr als 2000 Metern ist.

Wärmebehandlungsprotokolle und Lösungsglühstabilität

1. Warum ein Lösungsglühen nach dem Schmieden erforderlich ist : Heizung Geschmiedete Flansche aus Edelstahl Auf ca. 1050 Grad Celsius und anschließendes schnelles Abschrecken lösen sich Chromkarbide auf und sorgen so dafür, dass die Korngrenzen resistent gegen Sensibilisierung bleiben. 2. Die Einfluss des Lösungsglühens auf die Ermüdung von rostfreiem Stahl Dabei geht es um die Homogenisierung der Mikrostruktur, die verhindert, dass sich lokalisierte galvanische Zellen entlang der Kornflusslinien bilden. 3. Das Erreichen einer konstanten HRC-Härte durch kontrollierte Kühlung stellt sicher, dass die Geschmiedete Flansche aus Edelstahl erfüllen die Anforderungen der ISO 15156 für die Beständigkeit gegen wasserstoffinduzierte Rissbildung unter sauren Betriebsbedingungen. 4. Vergleich der Materialleistung:

Mechanische Validierung und NDT-Inspektionsstandards

1. So überprüfen Sie den Kornfluss in geschmiedeten Flanschen : Beim Makroätztest wird ein Opferstück geschnitten Geschmiedete Flansche aus Edelstahl Nehmen Sie eine Probe und ätzen Sie die Oberfläche mit Säure, um visuell zu bestätigen, dass die Flusslinien mit der Geometrie des Bauteils übereinstimmen. 2. Prüfung der Schlagzähigkeit von geschmiedeten Edelstahlflanschen bei -196 Grad Celsius ist eine Voraussetzung für kryogene Unterwasserdienste und stellt sicher, dass das Material bei extremen Tiefwassertemperaturen duktil bleibt. 3. Optimierung des geschmiedeten Flanschdesigns für zyklischen Druck beinhaltet die Berechnung der Spannungsintensitätsfaktoren (SIF) am Flansch-Rohr-Übergang, wo die Kontinuität des Kornflusses für die Vermeidung von Ermüdungsversagen am wichtigsten ist.

Hardcore-FAQ

1. Beeinflusst die Kornflussrichtung die Korrosionsrate? Während sich der Kornfluss hauptsächlich auf die mechanischen Eigenschaften auswirkt, kann die Freilegung des Hirnholzes (wo Körner senkrecht zur Oberfläche geschnitten werden) anfälliger für Lochfraß sein. Richtig hergestellt Geschmiedete Flansche aus Edelstahl Stellen Sie sicher, dass die Strömung parallel zur benetzten Oberfläche verläuft. 2. Was ist das Mindestumformverhältnis für Unterwasserflansche? Industriestandards erfordern typischerweise ein Mindestschmiedeverhältnis von 3:1 oder 4:1, um eine ausreichende Kornverfeinerung und die Beseitigung der Gussstruktur sicherzustellen Geschmiedete Flansche aus Edelstahl . 3. Kann NDT einen fehlerhaften Getreidefluss erkennen? Standard-Ultraschalltests (UT) identifizieren interne Fehler, können jedoch keine Kornflusslinien abbilden. Zur Bestätigung ist in der Regel das Makroätzen einer Probe aus derselben Produktionshitze oder die Verwendung spezieller Verfahren erforderlich Einfluss des Getreideflusses auf die Ultraschallsignaldämpfung Analyse. 4. Warum ist F316L der Standard für diese Schmiedekomponenten? F316L bietet eine hohe Pitting Resistance Equivalent Number (PREN) und bietet im geschmiedeten Zustand die erforderlichen Eigenschaften Zugfestigkeit und Ermüdungsbeständigkeit für langfristiges Eintauchen ins Wasser. 5. Ist Schmieden der Bearbeitung aus Blech immer überlegen? Ja. Die Bearbeitung aus Blech schneidet durch die Faserlinien, wohingegen Geschmiedete Flansche aus Edelstahl Wickeln Sie die Faserlinien um das Teil, wodurch die Ermüdungsgrenze deutlich erhöht wird.

Technische Referenzen

1. ASTM A182: Standardspezifikation für geschmiedete oder gewalzte Rohrflansche aus Legierung und Edelstahl. 2. ISO 15156: Materialien zur Verwendung in H2S-haltigen Umgebungen bei der Öl- und Gasförderung. 3. ASME Abschnitt VIII Div 2: Alternative Regeln für den Bau von Druckbehältern (Ermüdungsanalyse).
